Система комплексної очистки води WaterBox 12х52 EDGE

Фільтр комплексної дії WaterBox 12х52 EDGE

Продуктивність: до 1,85 м³/год

Фільтри серії EDGE призначені для комплексного очищення води — зниження жорсткості (видалення солей кальцію та магнію), а також видалення заліза, марганцю та природної органіки.

Система застосовується для підживлення парових і водогрійних котлів, систем охолодження, господарсько-питного водопостачання та на підприємствах із безперервним циклом виробництва.

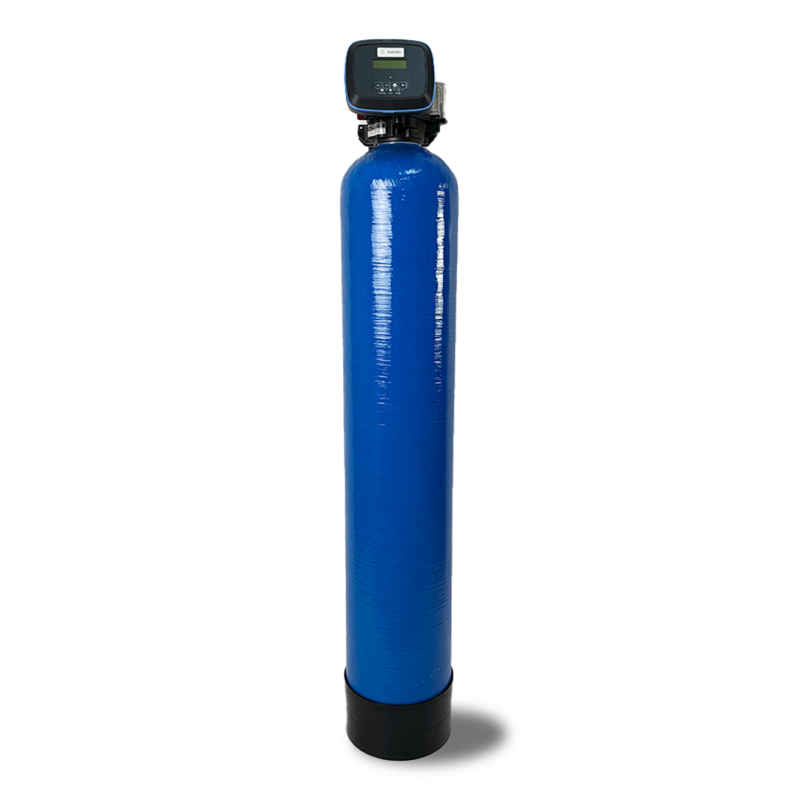

Установка WaterBox 12х52 EDGE (виробник «Pentair», США) являє собою балон із скловолокна з автоматичним керуючим клапаном, заповнений сумішшю іонітів.

Переваги фільтрувального завантаження

• Ефективне видалення іонів кальцію та магнію;
• Ефективне видалення заліза та марганцю;
• Висока механічна міцність і хімічна стійкість;
• Стабільна робота після багаторазових регенерацій;
• Відсутність шкідливих для здоров’я реагентів.

Регенерація здійснюється шляхом засмоктування сольового розчину з подальшим пропусканням через фільтрувальне завантаження.

Періодичність регенерації задається під час налаштування фільтра та автоматично контролюється системою.

Вимоги до якості вихідної води

• Робочий діапазон pH: 5–9;
• Загальна жорсткість: < 15,0 мг-екв/л;
• Перманганатна окиснюваність: < 8,0 мгO₂/л;
• Вміст заліза: < 10 мг/л;
• Вміст марганцю: < 5 мг/л;
• Загальний вміст солей: < 3500 мг/л;
• Зважені речовини: < 5,0 мг/л;
• Нафтопродукти: < 0,5 мг/л;
• Температура води: +2…+40 °C;
• Відсутність абразивних частинок, вільного хлору, сірководню, сульфідів та сильних окисників.

Система оснащена режимом Vacation Mode, який дозволяє тимчасово вимкнути активну роботу фільтра, зберігаючи фільтрувальне завантаження в оптимальному стані.

Це забезпечує економію води, електроенергії та подовжує термін служби матеріалу.

Режим Vacation Mode забезпечує:

• Захист фільтрувального матеріалу під час простою;
• Зменшення споживання води та електроенергії;
• Зручність під час тривалої відсутності користувача.

Робочі характеристики фільтра WaterBox 12х52 EDGE

• Робочий режим: 1,5–1,85 м³/год;
• Потік зворотного промивання: 0,7–0,87 м³/год;
• Швидкість фільтрування: 20–25 м/год;
• Швидкість зворотного промивання: 12–15 м/год;
• Номінальне падіння тиску: 0,2 бар;
• Максимальне падіння тиску: 0,8 бар;
• Мінімальний вхідний тиск: 2 бари;
• Максимальний тиск: 8 бар;

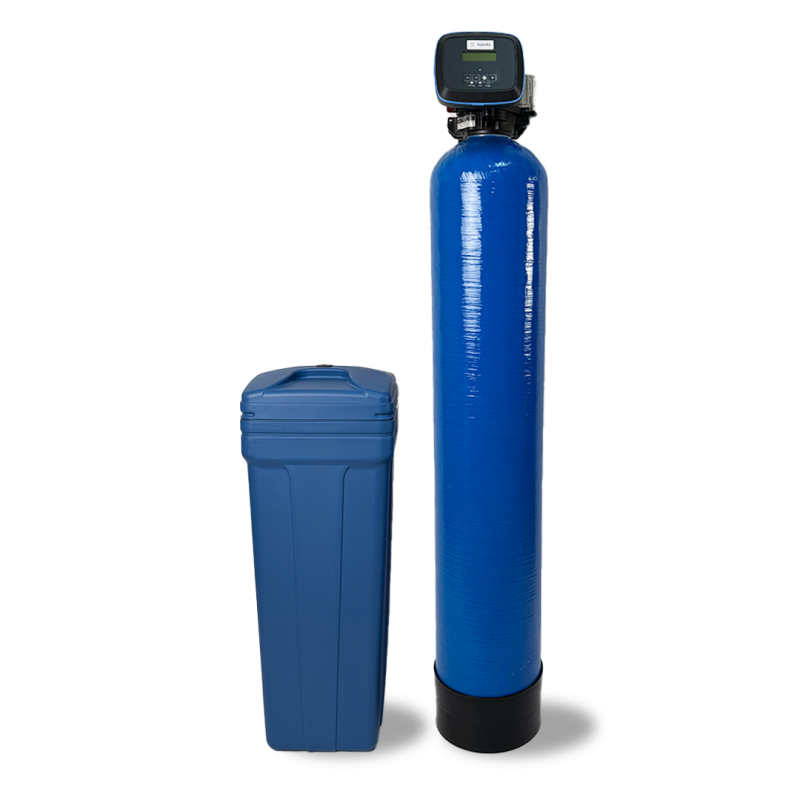

• Кількість баків-солерозчинників: 1;

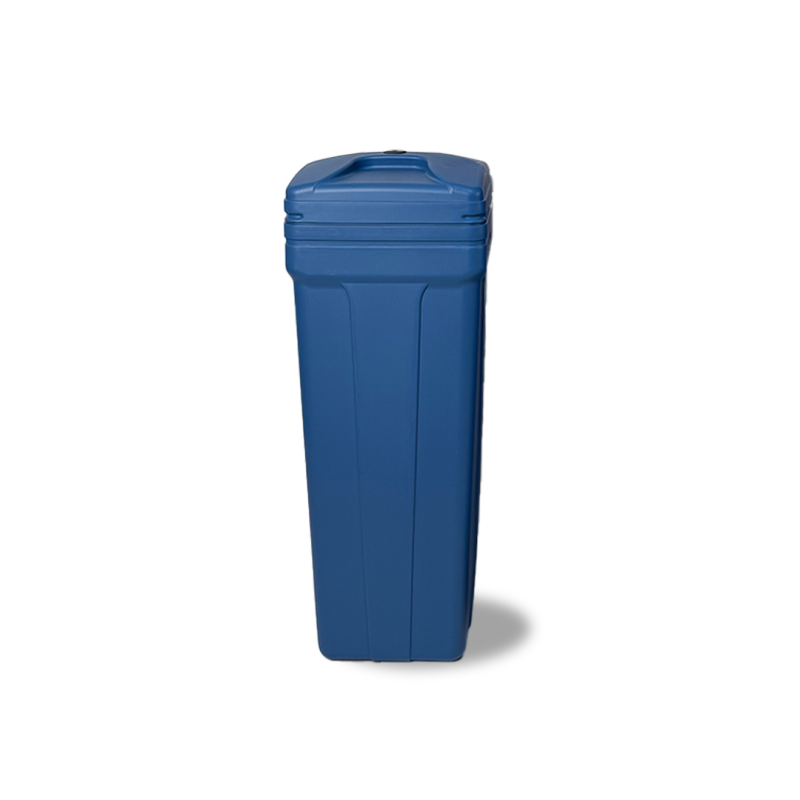

• Об’єм бака-солерозчинника: 70 л;
• Питома витрата солі: 140–160 г/л;
• Витрата солі на регенерацію: 7,0–8,0 кг;
• Час регенерації: 100 хв;
• Тип керування: автоматичний;
• Ініціація промивки: за часом, об’ємом або вручну;
• Встановлення: всередині приміщення;
• Робоче середовище: вода.

Система керування

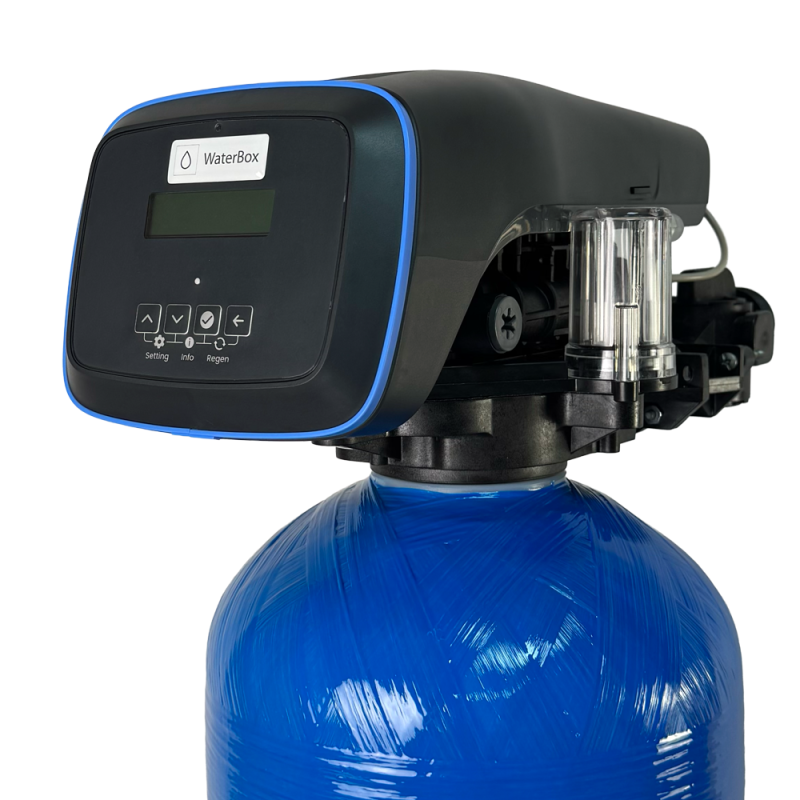

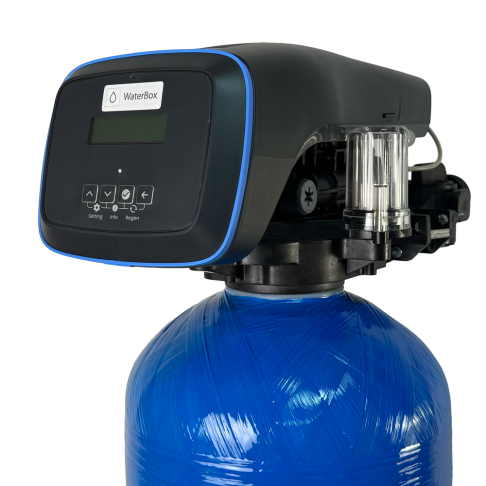

• Керуючий клапан: Autotrol 255;
• Контролер: Easy-IQ;
• Кількість клапанів: 1;
• Керування клапаном: тиском води (від 2 бар).

Конструктивні характеристики

• Діаметр фільтра: 315 мм (12");
• Висота фільтра: 1338 мм (52");
• Маса корпусу з клапаном: 15,5 кг;
• Робоча маса фільтра: 35 кг;
• Маса бака-солерозчинника: 70 кг;
• Покриття: антикорозійне;
• Вхід: Ду25 (1" BSPT);
• Вихід: Ду25 (1" BSPT);
• Каналізація: Ду20 (3/4" BSPT);
• Лінія всмоктування реагенту: 3/8";
• Матеріал корпусу: поліетилен, армований скловолокном;
• Матеріал бака: поліетилен високої щільності;
• Матеріал клапана: Noryl;
• Матеріал трубної обв’язки: PVC, PP, CS, SS.

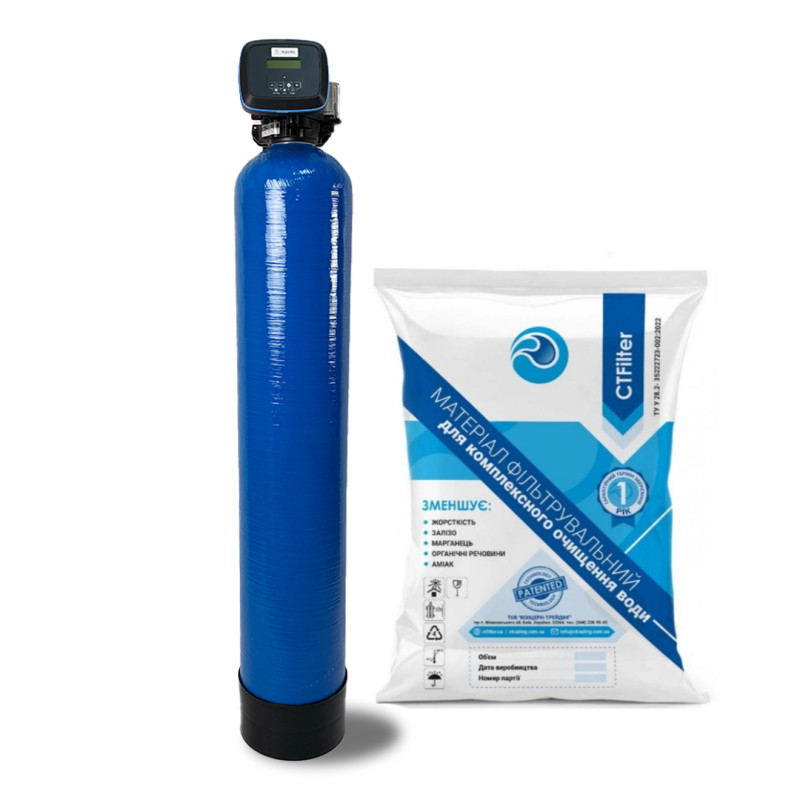

Фільтрувальне завантаження — комплексний матеріал CTFilter об’ємом 50 л.
